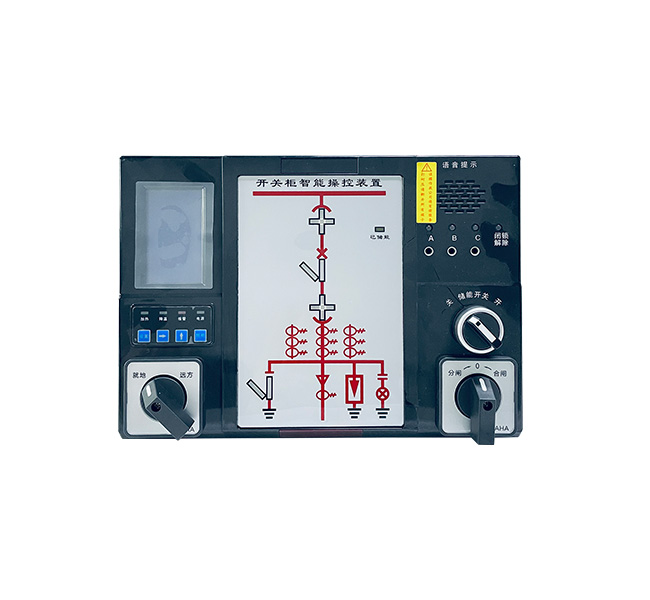

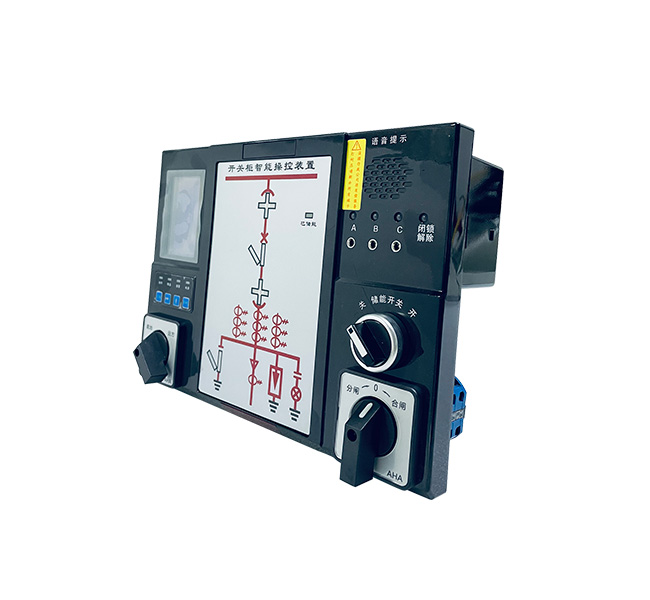

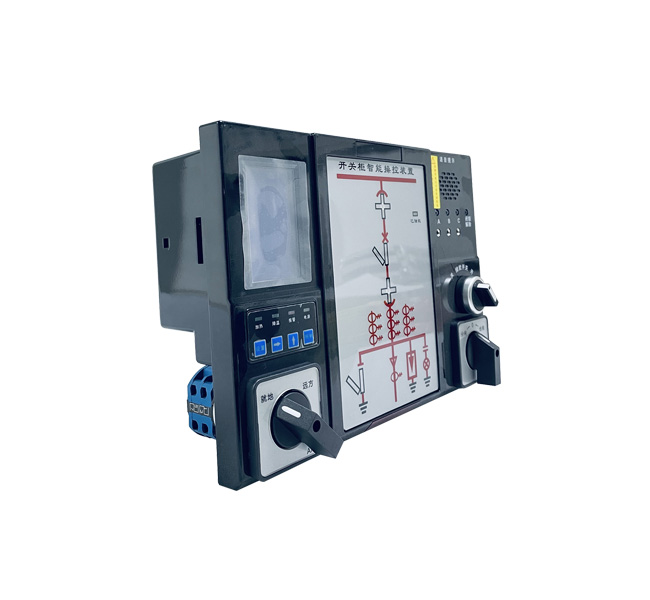

一、模擬顯示部分與功能（注：下圖為常規面膜圖、具體面膜圖以實物為準）

                    01 斷路器合指示                                                           10 語音輸出

                                                    02 斷路器分指示                                                           11 操作鍵盤

                                                    03（1）、03（2）工作位置指示                                   12 儲能旋鈕

                                                    04（1）、04（2）試驗位置指示                                   13 遠方/就地轉換開關

                                                    05 接地開關合指示                                                        14 分/合閘轉換開關

                                                    06 接地開關分指示                                                        15 人體感應

                                                    07 儲能指示                                                                  16 帶電顯示

                                                    08 液晶顯示界面                                                           17 閉鎖

                                                    09 指示燈區                                                                  18 驗電核相

1.1、斷路器狀態顯示

斷路器合閘并且分閘回路完好時，紅色01模擬條發光；

斷路器分閘并且合閘回路完好時，綠色02模擬條發光。

1.2、手車位置顯示

無源觸點輸入， 工作位置觸點閉合時，紅色03①、03②垂直模擬條發光，顯示斷路器位于工作位置。

試驗位置觸點閉合時，綠色04①、04②水平模擬條發光，顯示斷路器位于試驗位置。

手車位于試驗位置與工作位置之間時，發光條03①、03②和04①、04②同時閃爍。

手車移出開關柜時，紅色03①、03②和綠色04①、04②發光條均不發光，表示手車已斷電。

1.3、接地開關位置顯示

無源觸點輸入閉合，紅色05 垂直模擬條發光，顯示接地開關合閘；

無源觸點輸入斷開，綠色06 斜向模擬條發光，顯示接地開關分閘。

1.4、彈簧儲能顯示

無源觸點閉合，黃色07 指示燈發光，顯示斷路器已儲能。

1.5、帶電顯示及閉鎖功能

LED啟輝電壓（KV）：三相同時帶電，額定相電壓×（0.15～0.65）。

閉鎖啟控電壓（KV）：三相同時帶電，額定相電壓 ×0.65。

當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。

1.6、自動加熱除濕控制及溫濕度數字顯示功能

可帶2路溫濕度傳感器，顯示現場環境的溫濕度數值，并且用戶可根據需要自行設置加熱/除濕/排風輸出的上下限值。當環境濕度大于設定濕度的上限值或環境溫度小于設定溫度的下限值時，啟動加熱；當環境濕度小于設定濕度的下限值且環境溫度大于設定溫度的上限值時，停止加熱；當環境溫度≥50℃時，無條件停止加熱，防止過熱損傷。

1.7、人體感應探頭

當有人站在柜前時，啟動柜內自動照明。

1.8、手動照明

按下操作鍵盤中的照明鍵，手動啟動柜內照明（顯示屏上方有照明兩字顯示），重復按鍵則為關閉手動照明。

1.9、智能語音防誤提示功能

當斷路器合閘狀態，誤將手車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?

    接地開關合閘狀態，誤將手車從試驗位置推至工作位置時，語音提示“請分接地開關”。

    斷路器合閘狀態、接地開關合閘狀態，誤將手車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲?、請分接地開關”。

    當柜體主回路送電時，語音提示“本回路已帶電”。

1.10、開關轉換功能

裝置面板上設有分閘/合閘轉換開關（或按鈕）、遠方/就地轉換開關、儲能開關等操作開關，方便用戶操作。

1.11、通訊功能

裝置具有RS485通訊接口，采用modbus-RTU協議，波特率1200bps~9600bps可設置。

1.12、溫濕度傳感器斷線報警功能

當主機沒有檢測到溫、濕度傳感器信號時，顯示屏就會顯示- - -。

1.13、無線測溫功能

可以同時測量多路電氣接點溫度，當測量溫度大于設定跳閘和告警值時，裝置輸出跳閘或告警信號。每臺主機標準配置3~9點測溫(最大可以接收15個測量點溫度)。接點溫度傳感器采用感應取電方式自主獲取工作電源，并在負責電流5A~5000A以上的范圍內長期持續穩定工作，實現免維護的高壓電氣接點溫度監測。

1.13.1、結構與安裝

1.1、傳感器外形結構圖：

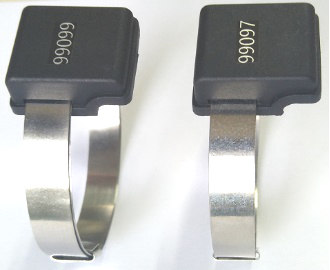

傳感器外形圖

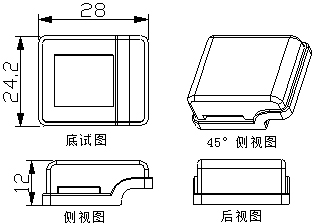

傳感器結構尺寸圖

1.2、溫度傳感器安裝

主要安裝在移開式開關柜斷路器動觸頭，固定式開關柜在刀閘觸點附近捆綁式安裝。

1）安裝前柜體要停電。

2）將取電合金帶傳入溫度傳感器及兩個硅膠固定墊，把溫度傳感器底部固定在動觸頭梅花觸指上表面，確定位置后開始固定安裝位置，將合金帶一端穿過另一端的卡扣并慢慢拉緊，拉緊后用工具鎖定卡扣，如在固定柜刀閘附近安裝則可圍繞刀閘臂稍作整形后拉緊，完成安裝。

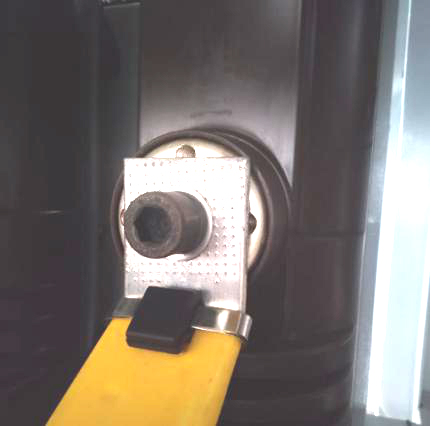

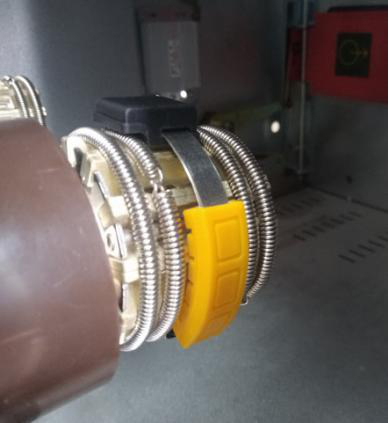

1.3、安裝舉例

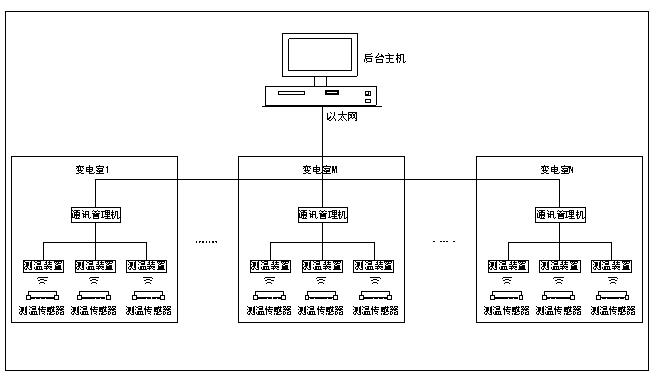

1.13.6、無線測溫裝置應用框架圖

二、安裝尺寸與接線圖

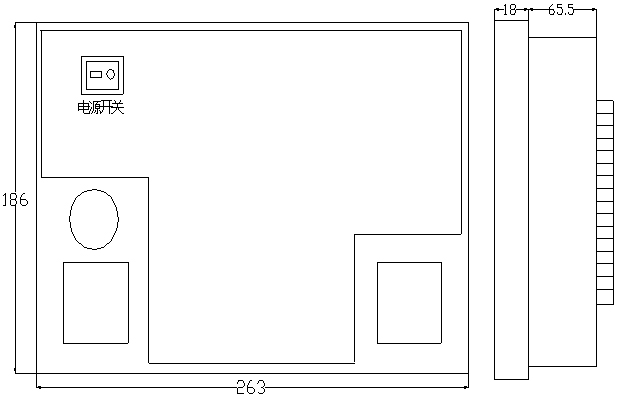

2.1、安裝尺寸

嵌入式安裝     外形尺寸：263mm×186mm×85 mm     開孔尺寸：249mm×173mm

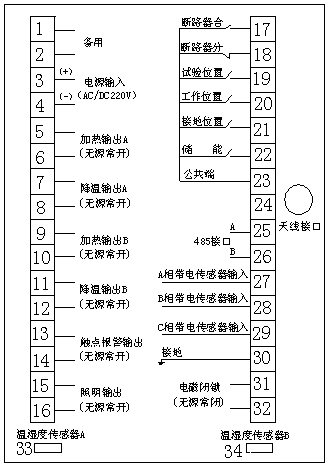

4.2、接線圖（此圖為常規端子圖、具體端子圖以實物為準）

三、顯示與設置說明

3.1、顯示

高清晰LCD數據顯示。每按一次【↓】鍵，向下翻動一屏，到最后一屏自動返回第一屏。出廠設定自動循環顯示時間為8秒。

3.1.1、溫濕度顯示（如圖1）：

A路溫度21℃，濕度 68%；B路溫度20℃，濕度 69%。

（圖1）

3.1.2、無線接點溫度顯示

圖2分別顯示：第1路（A1）溫度20℃、第2路（b1）溫度20℃、第3路（C1）溫度21℃、Id表示通訊地址為00。

（圖2）

圖3分別顯示：第4路（A2）溫度21℃、第5路（b2）溫度21℃、第6路（C2）溫度20℃、bP表示波特率為1200 bps。

（圖3）

圖4分別顯示：第7路（A3）溫度20℃，第8路（b3）溫度21℃，第9路（C3）溫度20℃。

（圖4）

3.1、設置說明

按設置鍵進入設置菜單，系統進入00屏（如圖5），屏幕出現“1111”，通過按鍵【↑】循環移動光標和按鍵【↓】數值遞增把“1111”改為“1116”（密碼1116），按設置鍵確認進入01屏，如密碼錯誤將退回溫濕度顯示屏。

圖5

01屏可設置溫度/濕度上限值、下限值數據（如圖6）。A-行：設置溫度的上限值為15℃、下限值為05℃；B-行：設置濕度的上限值為95%、 下限值為85%。通過按鍵【↑】循環移動光標和按鍵【↓】數值遞增改變所要設定數字，按設置鍵存儲數據，同時進入下一屏。

圖6

02屏可設置排風數據、通訊地址及波特率（如圖7）。F-行：設置排風上限值為60℃、下限值為50℃；db行：前兩位數為通訊地址(當在通訊時液晶的右上角會有“電話”閃爍）；后兩位為波特率，可設置（12為1200bps、24為2400bps、48為4800bps、96為9600bps），通過按鍵【↑】循環移動光標和按鍵【↓】數值遞增改變所要設定數字，按設置鍵存儲數據，同時進入下一屏。

圖7

03屏到09屏（保留）：出廠前已設置好、客戶不用設置。

10屏可設置無線測溫報警數據（如圖8）。C1行：設置無線測溫報警數據為上限為55℃、下限為50℃。C2行：保留。

圖8

11屏保留，出廠前已設置好（如圖9）。

圖9

12屏保留，出廠前已設置好（如圖10）。

圖10

四、通訊

4.1、引言

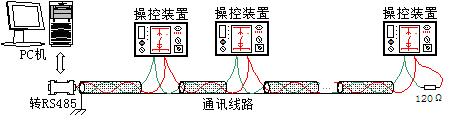

本產品標準配置了一路RS485通訊接口，采用MODBUS-RTU通訊協議。理論上在一條通訊線路上最多可以同時連接32臺儀表，通訊連接應使用帶有銅網的屏蔽雙絞線，線徑不小于0.5mm2。布線時應使通訊線遠離強電電纜或其他強電場環境，最大傳輸距離為1200米，典型的網絡連接方式如下圖所示，用戶可根據具體情況選用其他合適的連接方式。

MODBUS RTU 是一種國際的、開放的現場總線標準。作為一種很容易實現的現場總線協議，在全世界范圍內，MODBUS得到了成功的應用。應用領域包括生產過程中的自動化、過程控制和樓宇自控。MODBUS協議在一根通訊線上采用主從應答方式的通訊連接方式。首先，主計算機的信號尋址到一臺唯一地址的終端設備（從機），然后，終端設備發出的應答信號以相反的方向傳輸給主機，即半雙工的工作模式。

MODBUS協議只允許在主機（PC，PLC 等）和終端設備之間通訊，而不允許獨立的終端設備之間的數據交換，這樣各終端設備不會在它們初始化時占據通訊線路，而僅限于響應到達本機的查詢信號。

采用串行通訊，8個數據位，1個起始位，1個停止位，無奇偶校驗位。

上、下行命令由地址碼、功能碼、數據區和CRC-16校驗碼組成。

采用高字節在前、低字節在后、高位字在前、低位字在后的原則（校驗碼除外）。

幀是傳送信息的基本單元，MODBUS協議中主機與從機采用相同的幀格式。

幀以至少3.5個字節的停頓時間開始，同樣以至少3.5個字節的停頓時間標志幀的結束。整個幀必須作為連續的流傳送，如果幀完成之前有超過1.5個字節的停頓時間，從機將重新開始一個新幀的接收。RTU幀格式如下所示。

4.3.1、地址碼（Address）

地址碼用來標識由哪個從機與主機通訊，每個從機具有唯一的地址碼，主機發送的地址碼表明將發送到的從機地址，從機發送的地址碼則表明回送的從機地址。用戶可使用的地址為1~247，其它地址保留。

4.3.2、功能碼（Function）

功能碼表示從機要執行何種功能。下表列出了儀表所支持的功能碼及其的定義和具體操作。

4.3.3、數據區（Data）

數據區隨功能碼不同而不同，這些數據可以是數值、參考地址等。例如：功能碼03H告訴儀表讀取寄存器的數值，則數據區必須包含要讀取寄存器的起始地址及讀取長度。

4.3.4、校驗碼

校驗碼用于主機或從機判斷接收到的數據是否出錯，使系統通訊更可靠。

MODBUS-RTU采用CRC-16（16位循環冗余校驗碼）校驗方法，包含16位二進制。CRC校驗碼由發送端計算，放置于發送信息的尾部。接收端重新計算接收到的信息的校驗碼，并與接收到的校驗碼相比較，如果二者不相符，則表明通訊出錯。

出錯處理

當儀表檢測到了校驗碼出錯以外的錯誤時，將向主機回送信息，功能碼的最高位置為1，即從機返送給主機的功能碼是在主機發送的功能碼的基礎上加128。從機返回的錯誤信息幀格式如下：

錯誤碼如下：

4.5.1、讀寄存器（功能碼03H）

例如需要讀取通訊地址為01H裝置的前3個高壓接點溫度寄存器數值，主站下發幀格式：

(十六進制發送) 01 03 01 08 00 03 85 F5

從站返回幀格式：

(十六進制發送) 01 03 06 00 30 00 2F 00 2F 11 64

4.5.2、寫寄存器（功能碼10H）

例如需要將設備的通訊地址從01H改為16H，主站下發幀格式：

(十六進制發送) 01 10 10 60 00 01 02 00 16 3F FF

從站返回幀格式：

（十六進制接收）16 10 10 60 00 01 06 30

五、附錄

5.1、只讀寄存器地址表

5.2、可寫寄存器地址表

5.3、狀態字解析

操控顯示狀態可通過讀取地址為0101H的寄存器查看（即開關量輸入狀態字），其數據定義為：

舉例：假如從寄存器0101H讀出的數據為0004，將低字節轉換為二進制數為00000100，可以看到為只有數據的第2位（B2）為1，表示此時試驗位置指示為合，其他位置為分；如果從寄存器0101H讀出的數據為0029，將低字節轉換為二進制數為00101001，可以看到數據中的第0位（B0）、第3位（B3）、第5位（B5）都為1，表示此時斷路器合位置指示為合、工作位置指示為合、儲能位置指示為合，其他位置為分。

另外，對應0102H寄存器地址低字節為繼電器輸出，各繼電器輸出狀態可通過讀取地址為0102H寄存器低字節查看，其數據定義為：

六、運輸與貯存

產品運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。保存產品應在原包裝內，保存的地方環境溫度為-40℃～＋70℃，相對濕度不超過85％，空氣中無腐蝕性氣體。產品在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，單只包裝的產品疊放高度不超過3只。

七、保修期限及訂貨說明

產品自出廠之日起十二個月內，在用戶遵守說明書規定要求進行操作和使用時（除去人為的破壞和操作失誤以外造成的損壞）發現產品有功能、外觀缺陷和不符合各項技術指標時，制造廠給予免費修理或更換。 訂貨時，請?jiān)敿?xì)寫明所需型號及功能要求等相關內容，以便能為您提供更精確之產品。

八、注意事項

安裝和使用注意事項

使用前詳細閱讀本操作手冊；

對應的溫濕度傳感器型號WS-02；

打耐壓時拔掉所有接線端子；

使用時檢查所有接線端子是否插緊；

安裝發射模塊時請先打開發射模塊的開關，發射模塊的編號要和主機機身上的回路值一一對應且同一面柜子上；固定發射模塊時，用力適中，不能綁得過緊。

附表：常見故障排除
